CC2640R2F BLE5.0 使用CCS开发蓝牙应用

用CCS开发

安装Code Composer Studio（CCS）

CCS工具链包含的许多功能超出了本文档范围。更多信息和文档可以在CCS Webpage上找到 。

检查BLE5-Stack 1.00.00发行说明，查看需要的CCS版本和任何要求的工作环境。与IAR生成的目标代码相比，CCS生成的目标代码的大小和性能可能不同。

以下过程介绍如何安装和配置CCS的正确版本和必要的工具。

1. 安装用于ARM的Code Composer Studio

• 下载Code Composer Studio
• 开始安装过程并接受许可协议。建议将CCS安装在默认位置。（具体安装步骤这里不赘述，在CC2640R2 BLE5.0 开发环境搭建中有详细的描述）
• 在Processor Support部分，选择SimpleLink CC13xx和CC26xx无线MCU。
• 在Debug Probes部分，CCS将安装支持TI XDS Debug Probe Support。此选项支持XDS110调试器。
• 选择Finish开始安装。

注意:所需版本在发行说明中有陈述。

2. 校验ARM编译器工具版本

• 如果需要，CCS和ARM编译器版本可以通过进入Help->About Code Composer Studio进行验证。在Installation Details按钮下，可以确定ARM Compiler Tools版本。请确保此版本满足发行说明中所述的版本要求。
• 如果需要更新，请参阅下面安装特定的TI ARM编译器以获取安装所需的TI ARM编译器版本。

安装特定的TI ARM编译器

要安装特定的TI ARM编译器，请参阅以下步骤和图1。

1. Help->Install New Software
2. 在Work with:下拉列表中，选择Code Generation Tools Update
3. 取消选中 Show only the latest versions of available software
4. 展开TI Compiler Update。
5. 根据发行说明中的​​要求选择所需的ARM编译器工具版本。
6. 按下一步完成安装。您可能需要重新启动CCS。

图1. Code Composer Studio中的TI ARM编译器版本

导入CCS项目

本节介绍如何导入和编译现有工程并引用multi_role工程。开发套件中包含的所有BLE5-Stack工程都具有相似的结构。

1. 打开CCS。
2. 创建一个工作区。

注意:确保CCS工作空间路径不包含空格。

3. 使用资源浏览器导入CCS项目

• 打开资源浏览器View->Resource Explorer
• 导航到CCS文件夹为您选择的示例： Software->SimpleLink CC2640R2 SDK->Examples->CC2640R2 Launchpad->ble5stack->multi_role->TI-RTOS->CCS Compiler->multi_role_app

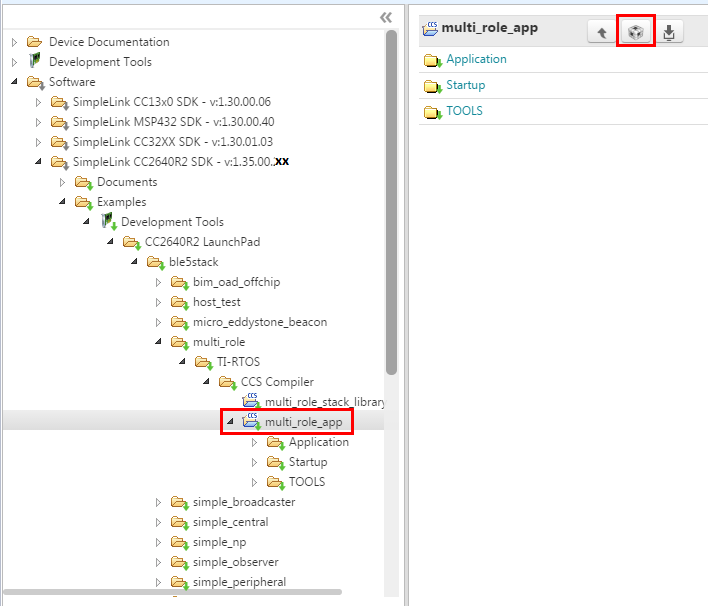

图2. 导入CCS项目

4. 点击CCS按钮将项目导入到Project Explorer

注意：如果本地版本不存在，导入过程也将安装SimpleLink CC2640R2 SDK。您必须接受最终用户许可协议才能执行，如图3所示。

图3. 安装SimpleLink CC2640R2 SDK

• 如果导入正常，在资源管理器中应该出现两个项目：一个是应用程序代码，一个是协议栈代码（协议栈代码要么是stack工程要么是stack_library工程）

  图4. 导入CCS的项目

注意： 不要使用CCS中的Rename选项来重命名项目。这可能会改变其中某些编译参数，从而导致编译不可逆的错误。要重命名一个工程，你应该使用CCS内部的Copy和paste选项。当你Paste的工程，你就会有一个选择新的工程名称的选项。这些过程对于应用程序和协议栈栈工程来说都是一样的。粘贴这两个工程后，您需要修改应用程序工程的属性并更新其Project Reference（在高级设置中）才能选择新粘贴的协议栈工程。

找到CCS工程（配置工程路径）

如果CCS安装在默认安装目录（c:/ti）下，它会自动发现SimpleLink CC2640R2 SDK。一旦被CCS发现，它会定义一个名为COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR的配置环境变量供BLE5-Stack工程使用。

如果从除SimpleLink CC2640R2 SDK安装路径之外的指定路径导入BLE5-Stack工程，则在工程逐个导入之后，COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR变量必须重新定义。

重新定义此变量：

1. 打开CCS工程的属性（Project->Properties）
2. 定位到Resource->Linked Resources,编辑COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR，并将其指向您导入的根目录位置。

   图5. 重新定义COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR

BLE5-Stack CCS工程编译配置

所有BLE5-Stack工程工作区都包含了如表1所示的各种工程和编译配置。*_StackLibrary编译配置将协议栈编译成库的形式供应用程序调用，如 软件架构中的协议栈编译成库文件配置中所述一样。
表1. 可用的CCS项目构建配置

工程类型	工程命名约定	工程的编译配置	兼容的对应工程的编译配置
Application	*_cc2640r2lp_app	FlashROM	*_CC2640R2lp_stack
Application	*_cc2640r2lp_app	FlashROM_StackLibrary	*_cc2640r2lp_stack_library
Application	*_cc2640r2lp_app	FlashROM_StackLibrary_RCOSC	*_cc2640r2lp_stack_library
Application	*_cc2640r2lp_app_oad_onchip	FlashROM_OAD_ImgB	*_cc2640r2lp_stack搭配 FlashROM配置
Application	*_cc2640r2lp_app_oad_offchip	FlashROM_OAD_Offchip	*_cc2640r2lp_stack搭配 FlashROM配置
Stack	*_cc2640r2lp_stack_library	FlashROM_Library	*_cc2640r2lp_app搭配FlashROM_StackLibrary配置
Stack	*_cc2640r2lp_stack	FlashROM	*_CC2640r2lp_app搭配FlashROM配置

单击文件资源管理器中的工程名称，选择一个工程作为**的工程。在图6中，应用程序被选为**工程。

图6. CCS Project Explorer

这些工程中的每一个都生成一个单独的可下载的镜像。

simple_peripheral示例工程是本文档中作为通用应用程序主要描述的示例应用程序。simple_peripheral工程实现了一个基本的低能耗蓝牙外围设备，包括有GATT服务的GATT服务器。该工程可用作开发外围相关应用程序的框架。

编译和下载

对于所有编译配置，协议栈工程应始终在应用程序工程之前编译。

对于把协议栈编译成库的工程：

1. 编译协议栈库工程。

• **协议栈工程。
• 选择Project->Build All来编译协议栈工程。

2. 编译应用程序工程。

• **应用程序工程。
• 选择Project->Build All编译应用程序工程。

3. 下载整个应用程序

• 选择Run->Debug下载应用程序

注意:以库形式使用协议栈的应用程序项目没有严格的镜像边界。初始化编译之后，如果协议栈工程未被修改，则只需要重新编译下载应用程序工程。

对于协议栈和应用程序作为两个镜像文件（而不是库）的工程：

1. 编译协议栈工程。

• **协议栈工程。
• 选择Project->Build All来编译协议栈工程。

2. 编译应用程序工程。

• **应用程序工程。
• 选择Project->Build All来编译应用程序工程。

3. 下载协议栈工程

• **协议栈工程。
• 选择Run->Debug来下载协议栈。

4. 下载应用程序工程

• **应用程序工程。
• 选择Run->Debug来下载应用程序

注意：协议栈工程定义了在应用程序工程中使用的Flash和RAM的边界参数。对协议栈工程的任何修改都需要重新编译下载协议栈工程，然后再重新编译下载应用程序工程以便使用新的边界设置。了解更多详细信息可以在存储架构中的边界工具操作中查看。
初始编译后，如果协议栈工程未被修改，则只需要重新编译下载应用程序工程。

警告:不要在工程配置中修改CPU变量。所有示例工程都配置了CPU类型，更改此配置（在这里就是CC2640R2F）可能会导致编译错误。
要实现空中下载（OAD）固件更新功能的示例应用程序需要编译Boot Image Manager(BIM)项目。有关详细信息，请参阅OAD部分。

访问预处理器符号

在工程级别中C预处理器符号可能需要设置或调整。以下过程描述了如何访问或修改预处理器符号。

1. 打开Project Properties
2. 定位到Build->ARM Compiler->Predefined Symbols
3. 使用图7中箭头所指的按钮来添加，删除或编辑预处理器。

   图7. CCS预定义符号

访问链接器符号

为了控制生成的镜像文件的内存布局，链接器符号可能需要在项目级别中进行设置或调整。以下过程描述了如何访问和修改链接器符号。

1. 打开Project Properties
2. 定位到Build->ARM Linker->Command File Preprocessing
3. 使用图8中箭头所指的按钮添加，删除或编辑链接符号。

   图8. CCS链接器符号

重置CCS中的CC2640R2F

在复位菜单中选择Board Reset来进行板级复位

图9. CCS板级复位

CCS的额外培训和技术支持

有关Code Composer Studio的其他培训和技术支持，请参阅：Code Composer Studio Wiki Code Composer Studio Training
