1.Introduction

在数控加工CNC领域,通常需要用尽量少段数的圆弧和直线段来对曲线进行拟合。有的数控绘图机也只有直线和圆弧插补器,即只能绘制直线和圆弧,所以也需要将*曲线转换成直线和圆弧来进行绘制。在船舶制造方面,如肋骨冷弯机只有两种状态:弯和不弯,也只能加工出直线和圆弧,所以也需要将曲面型材的弯曲信息转换成肋骨冷弯机能加工的数据。如下图所示为型材模型及其基线:

OpenCASCADE之Convert BSpline Curve to Arc Spline

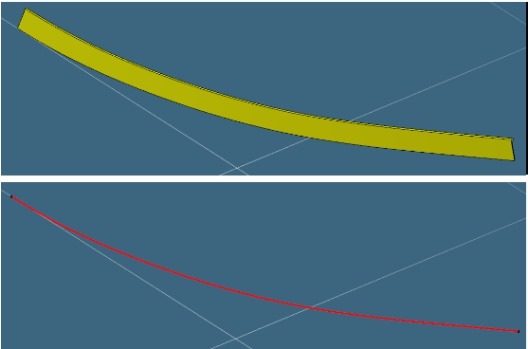

Figure 1. 型材模型及基线

OpenCASCADE之Convert BSpline Curve to Arc Spline

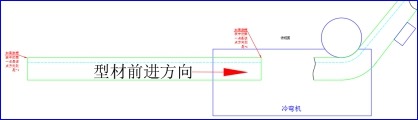

Figure 2. 肋骨冷弯机

如上图所示,型材都是直线的,通过弯曲加工出曲线效果。所以也需要将实际的*曲线的型材数据转换成圆弧样条(直线和圆弧)便于加工。国内外关于这方面的论文很多,本文基于opencascade做了一个测试,opencascade平台相关的数据结构完善,B样条相关算法齐全,可以基于这个开源平台做些开发。

2.Algorithm

看了国内外的一些论文,对NURBS曲线进行圆弧样条拟合的大概思路都是一个先对NURBS曲线离散的过程。一个极端情况就是生成NURBS曲线的显示数据,即多段线来逼近。多段线对于有的机器设备(CNC)而言,加工不便,所以提出尽量使用少的圆弧和直线段来逼近NURBS曲线这种问题。

总的思路是先将NURBS曲线离散成多段线,或将NURBS转换成分段Bezier曲线,然后再用双圆弧样条曲线来进行拟合。

3.Polygon Approximation

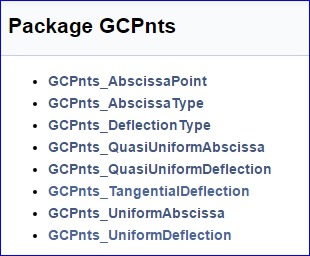

将曲线离散成多段线的相关算法是个相对重要的算法,因为可以用于对NURBS曲线的显示。生成曲线显示数据时也有用尽量少的多段线来逼近曲线的问题。所以可以先用生成曲线显示数据的算法来对曲线进行离散化。OpenCASCADE中取曲线上点的相关类都在包GCPnts中:

OpenCASCADE之Convert BSpline Curve to Arc Spline

如类GCPnts_TangentialDeflection可以在满足角度偏差和曲率偏差的条件下对曲线进行离散化。根据文档注释可知:

OpenCASCADE之Convert BSpline Curve to Arc Spline

OpenCASCADE之Convert BSpline Curve to Arc Spline

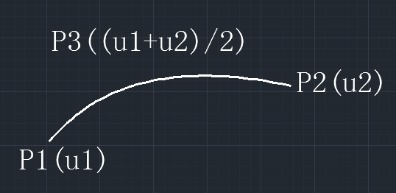

由上图可知,曲线离散的算法满足条件为向量P1P3和P3P2之间的夹角和P1P2与P1P3之间的夹角分别满足角度和曲率偏差。

如果对经过上述算法处理过的曲线上相邻两个点,根据切线来拟合一段圆弧,这样处理起来程序比用双圆弧拟合要简单,对于尖点的处理也很方便。

过样条曲线上相邻两个节点,且在节点处都切于样条曲线的圆弧一般是不存在的,但却可以决定一圆弧使得在节点处两对切线间的夹角相等,这种方法称为平均切线法。故结合样条曲线离散算法和平均切线法,可以将样条曲线转换成直线和圆弧来逼近表示的圆弧样条曲线。直线的情况就是相邻两个节点处的切线之间的夹角小于一定的偏差,则认为是直线,其他情况都认为是圆弧。

4.Arc Spline Fitting

根据上述原理使用OpenCascade编写程序,OpenCascade在NURBS方面的算法还是很全面的,如计算NURBS曲线曲面上的点或切线,或任意阶导数等等。也有关于圆弧、线段等全面的数据结构,所以借助OpenCascade这个平台,可以快速实现一些想法。

OpenCASCADE之Convert BSpline Curve to Arc Spline

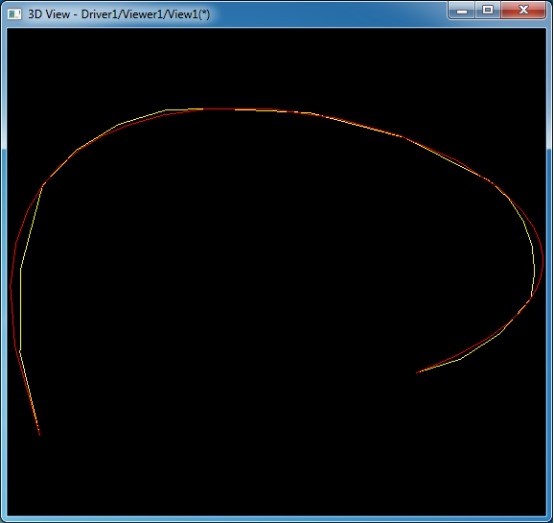

上图所示为当精度为0.5时B样条曲线转换成圆弧样条曲线的结果。其中红色曲线为B样条曲线,黄色为圆弧样条。

OpenCASCADE之Convert BSpline Curve to Arc Spline

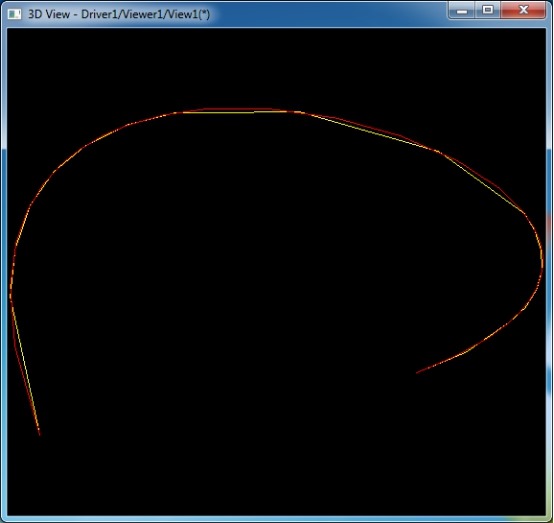

当精度为0.1时得到的圆弧样条。

OpenCASCADE之Convert BSpline Curve to Arc Spline

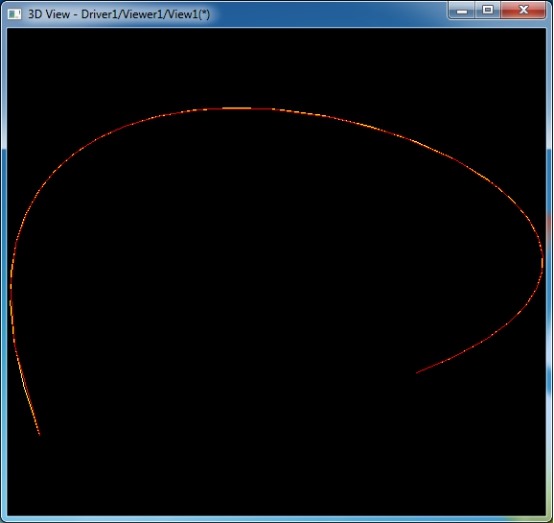

当精度为0.01时得到的圆弧样条。由图可知,圆弧样条与B样条基本重合。

5.Conclusion

综上所述,当离散精度越高时,得到的圆弧样条越逼近原始的B样条,但是圆弧和直线段的数量也会越多。

使用上述算法实现程序简单,避免了双圆弧拟合的一些复杂计算。

OpenCascade中有完善的NURBS相关算法及常见的几何曲线曲面的数据结构,所以借助这个平台,可以快速验证一些想法。

6.References

1.Les A. Piegl, Wayne Tiller. Biarc approximation of NURBS curves.

2.卢建彪,雍俊海. 二次Bezier曲线的双圆弧样条插值二分算法.

3.何援军. 计算机图形学. 机械工业出版社. 2010
